AMTR WideSpan - Schnelllauf-Hebefalttor für große Industrieöffnungen

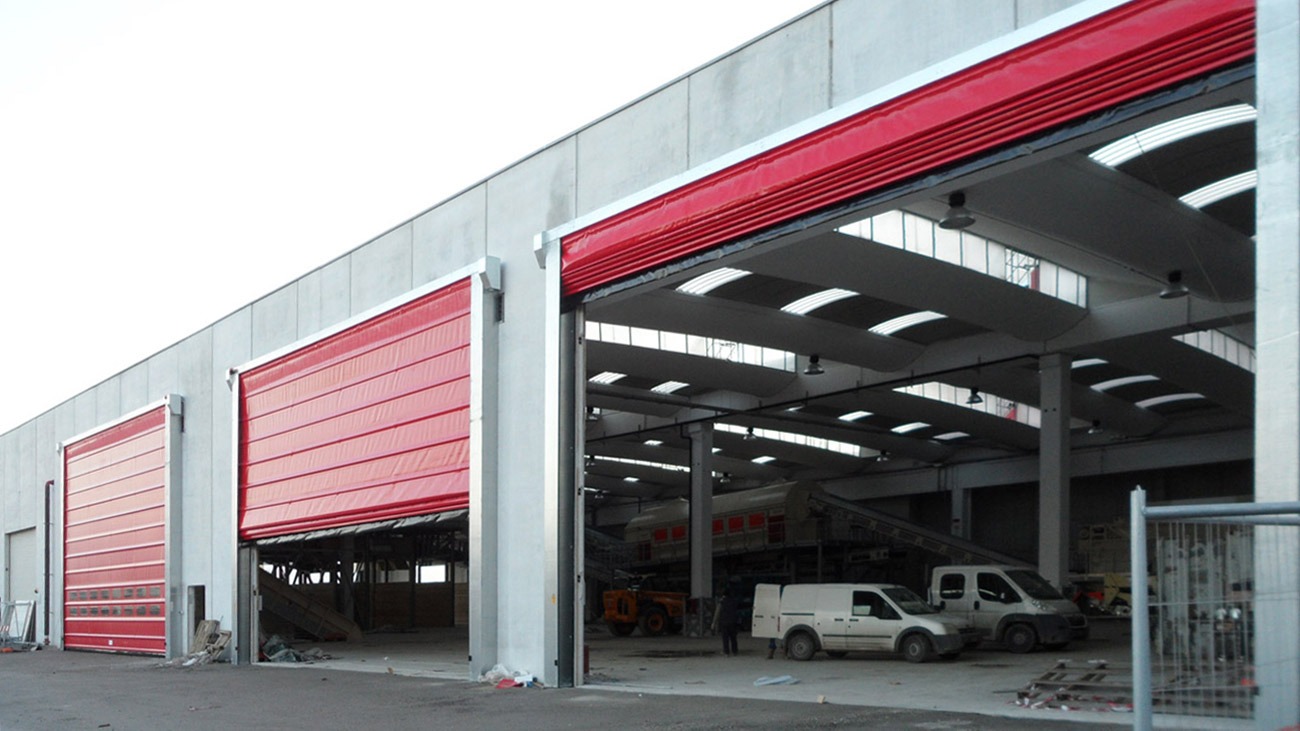

AMTR WideSpan Schnelllauf-Hebefalttor für große Industrieöffnungen bis 12 × 10 m

Zweck





AMTR WideSpan ist ein Schnelllauf-Hebefalttor für große und extra große Industrieöffnungen, bei denen Robustheit, Windbeständigkeit und zuverlässiger Betrieb entscheidend sind. Mit Öffnungsgeschwindigkeiten von bis zu 1,0 m/s ermöglicht das Tor einen effizienten Zugang für große Fahrzeuge und Maschinen in anspruchsvollen industriellen Umgebungen.



Die Falttorkonstruktion ermöglicht Toröffnungen bis zu 12.000 × 10.000 mm und eignet sich damit ideal für Hangars, Logistikzentren, landwirtschaftliche Gebäude und große Verladebereiche.



Angetrieben durch einen leistungsstarken Getriebemotor gewährleistet AMTR WideSpan einen stabilen und zuverlässigen Betrieb auch unter anspruchsvollen Einsatzbedingungen. Der robuste PVC-Torbehang mit integrierten Sichtfenstern sorgt gleichzeitig für Flexibilität und gute Sichtverhältnisse.



Das Tor ist für hohe Windlasten ausgelegt und erreicht je nach Torgröße eine Windwiderstandsklasse bis Klasse 3 bzw. bis Klasse 4 in Sonderausführung (EN 12424).



Ausgestattet mit einem 3-Phasen-Motor mit aktiver Bremse (IP55) sowie einer IP67 Mehrstrahl-Sicherheitslichtschranke erfüllt AMTR WideSpan die Anforderungen der Normen EN 12604 und EN 12453.

Technische Standardparameter*

Anwendungsbereich

Innen- und Außenbereich

Maximale Abmessungen

12000 L x 10000 H mm

Öffnungs- und Schließgeschwindigkeit

bis 1,0 m/s

Windwiderstandsklasse [EN 12424]

Klasse 4

Temperaturbereich

-30°C bis +70°C

Rahmenkonstruktion [EN 12604]

verzinkter Stahl / Edelstahl AISI 304 oder 316 / pulverbeschichtet

Welle

verzinkter Stahl / Edelstahl AISI 304

Motorposition

seitlich (LH/RH) / frontal (LH/RH)

Torbehang

PVC 900 g/m²

Sichtfenster

zwei Reihen Sichtfenster 850 / 1100 × 300 mm

Fenstertyp

transparent / Mesh

*Es ist möglich, das Produkt an die Kundenanforderungen anzupassen

  • Torrahmen aus verzinktem Stahl
  • Welle aus verzinktem Stahl
  • Steuerschrank IP55, Metallgehäuse, pulverbeschichtet
  • PVC-Torbehang 900 g/m²
  • Zwei Reihen Sichtfenster (850 / 1100 × 300 mm)
  • Steuerung mit Logikplatine und Schützen
  • Mechanische Endschalter
  • 3-Phasen-Antrieb mit aktiver Bremse (IP55)
  • IP67 Mehrstrahl-Lichtschranke / Totmannsteuerung (abhängig von der Torbreite)
  • Manuelle Notöffnung mittels Handstange
  • Torrahmen aus Edelstahl AISI 304 / 316
  • Welle aus Edelstahl AISI 304
  • Edelstahl-Steuerschrank IP66
  • PVC-Steuerschrank IP66
  • Frequenzumrichter-Steuerung
  • Absolute Encoder-Positionierung
  • Lüftungsfenster mit Mesh-Abdeckung
  • Radarbewegungsmelder
  • Notöffnung mit Gegengewicht
  • USV-Notstromversorgung

 Torbehangvarianten

Der Torbehang besteht aus strapazierfähigem PVC-Gewebe (900 g/m²) und ist speziell für große Industrieöffnungen ausgelegt.

Zwei Reihen integrierter Sichtfenster verbessern die Sicht und erhöhen die Sicherheit beim Betrieb großer Toranlagen in stark frequentierten Bereichen.

Der Torbehang ist mit transparenten oder Mesh-Sichtfenstern erhältlich und kann so an unterschiedliche Betriebsbedingungen wie Belüftung oder verbesserte Sicht angepasst werden.

Steuerung





Zuverlässiges Steuerungssystem



AMTR WideSpan ist mit einer robusten industriellen Steuerungseinheit ausgestattet, die einen zuverlässigen Betrieb auch bei großen Toranlagen gewährleistet.



Die Steuerung sorgt für gleichmäßige Torbewegungen und stabile Leistung selbst in anspruchsvollen Umgebungen. Plug-and-Play-Verdrahtung erleichtert Installation und Inbetriebnahme.



Integrierte Sicherheitseinrichtungen wie die IP67 Mehrstrahl-Lichtschranke gewährleisten einen sicheren Betrieb in stark frequentierten Industrieumgebungen.

Schaltschrank

IP55 Metallgehäuse / Edelstahl IP66 / PVC IP66

Steuerungssystem

Logikplatine mit Schützen / Frequenzumrichtersteuerung

Positionsüberwachungssystem

mechanische Endschalter / Absolutwertgeber

Antriebseinheit [EN 12604]

3-Phasen-Motor mit aktiver Bremse, IP55

Sicherheitseinrichtungen [EN 12453]

Mehrstrahl-Lichtschranke IP67 / Totmannsteuerung / Warnleuchte / Radar

Notöffnung

manuelle Notöffnung / Gegengewichtssystem / USV-Notstromversorgung

Antrieb







Schwerlast-Antriebssystem



AMTR WideSpan wird von einem leistungsstarken Getriebemotor angetrieben, der speziell für große industrielle Toranlagen ausgelegt ist.



Das Antriebssystem ermöglicht Öffnungsgeschwindigkeiten von bis zu 1,0 m/s und sorgt gleichzeitig für eine stabile und kontrollierte Torbewegung auch bei sehr großen Torabmessungen.



Die robuste Konstruktion gewährleistet einen zuverlässigen Betrieb in Industrieanlagen mit großem Fahrzeugverkehr und hohen mechanischen Belastungen.

Produktdatenblatt

Für jedes Produkt in unserem Angebot ist eine separate Katalogkarte erhältlich.
Herunterladen
