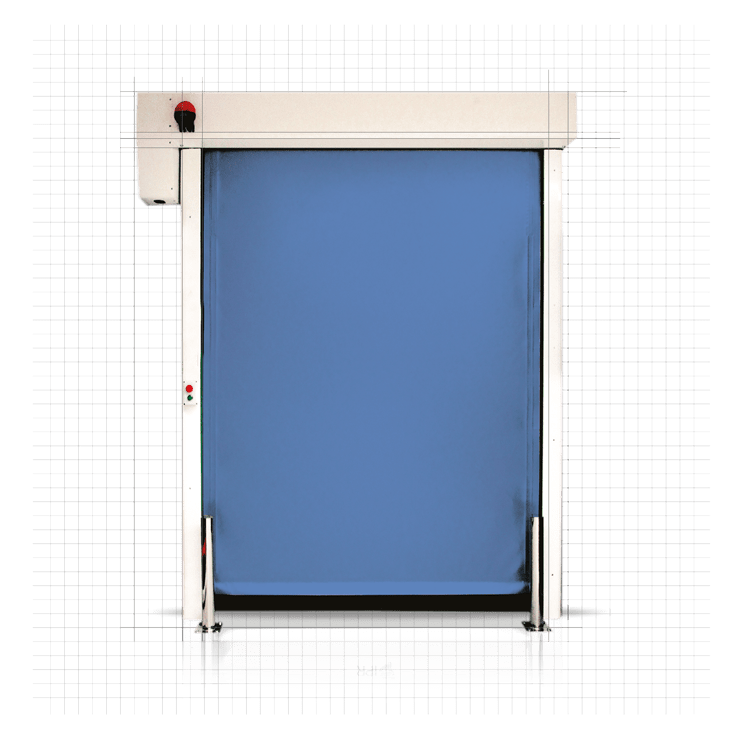

AMTR Freeze 2 - Schnelllauftor mit Doppel-Torbehang für Tiefkühlbereiche

Zweck

AMTR Freeze 2 ist ein Schnelllauf-Rolltor mit selbstreparierendem Doppel-Torbehang, das für extreme Tiefkühlanwendungen entwickelt wurde, bei denen maximale Wärmedämmung und eine stabile Trennung zwischen Temperaturzonen entscheidend sind. Mit Öffnungsgeschwindigkeiten von bis zu 1,5 m/s ermöglicht das Tor einen effizienten Materialfluss in Hochleistungs-Kühlhäusern und temperaturgeführten Logistikbereichen.

Das System verfügt über einen selbstreparierenden Doppel-Torbehang, der sich nach einer Kollision automatisch wieder in die seitlichen Führungsschienen einsetzt. Dadurch werden Stillstandszeiten minimiert und ein kontinuierlicher Betrieb sichergestellt.

Die doppelte PVC-Torbehangkonstruktion mit innerer Luftschicht bietet eine hohe Wärmedämmleistung mit einem Wärmedurchgangskoeffizienten von ca. U = 1,4 W/m²K. Dadurch wird der Wärmeaustausch deutlich reduziert und eine stabile Temperaturführung auch bei großen Temperaturunterschieden von bis zu 40 °C gewährleistet.

Zur Vermeidung von Eisbildung und Kondensation ist das Tor mit einem integrierten Heizsystem ausgestattet, das beheizte Führungsschienen, Motor- und Steuerschrankheizung sowie unterstützende Trocknung umfasst. Dadurch wird ein zuverlässiger Betrieb auch bei extremen Temperaturen bis -35 °C sichergestellt.

Das Tor wird von einem 3-Phasen-Motor mit aktiver Bremse (IP55) angetrieben und über eine Steuerung mit Logikmodul geregelt, je nach Torgröße mit Frequenzumrichter oder Schützsteuerung. Mit maximalen Abmessungen von 4500 × 5600 mm und einer Windwiderstandsklasse bis Klasse 3 (EN 12424) bietet AMTR Freeze 2 zuverlässige Leistung im industriellen Einsatz.

Ausgestattet mit einer doppelten IP67 Mehrstrahl-Lichtschranke und doppelten Anti-Einklemm-Sensoren erfüllt das Tor die Anforderungen der Normen EN 12604 und EN 12453 und gewährleistet einen sicheren und zuverlässigen Betrieb.

Technische Standardparameter*

Anwendungsbereich

Innen / Außenbereich auf Anfrage, Einsatzprüfung in verschiedenen Anwendungsbereichen möglich

Maximale Abmessungen

4500 L x 5600 H mm

Öffnungs- und Schließgeschwindigkeit

bis zu 1,5 m/s und 0,8 m/s, einstellbar

Windwiderstandsklasse [EN 12424]

Klasse 3

Temperaturbereich

- 35 °C to + 10 °C

Rahmenkonstruktion [EN 12604]

verzinkter Stahl / Edelstahl AISI 304 / 316 / pulverbeschichtet

Welle

verzinkter Stahl / Edelstahl AISI 304

Motorposition

seitlich (LH/RH)

Torbehang

Doppelter Torbehang aus Polyvinylchlorid (PVC) mit innerem Luftschlauch / FDA-zugelassen (doppelt) / Antistatisch (doppelt)

Sichtfenster

standard - nicht vorhanden / optional - eine Reihe, mit Sichtfenstern je 850 × 300 mm

Fenstertyp

transparent

*Es ist möglich, das Produkt an die Kundenanforderungen anzupassen

Standard-Ausrüstung
Zusätzliche Optionen

Doppelter PVC-Torbehang mit Luftschicht
Selbstreparierendes Torbehangsystem
Heizsystem (Infrarot-Heizvorhang, Heizkabel für Rahmen und Motor)
Zeitgesteuertes Heizsystem
Steuerung (400V, Logikmodul mit Frequenzumrichter oder
Schützsteuerung)
Positionierung über Encoder
3-Phasen-Motor mit Selbsthemmung (IP55)
Torrahmen und Welle aus verzinktem Stahl
Pulverbeschichteter Steuerschrank
Doppelte IP67 Mehrstrahl-Sicherheitslichtschranke
Doppelter Anti-Einklemm-Sensor
Blinkleuchte
Manuelle Notöffnung (Handstange)

Edelstahlkonstruktion (AISI 304 / 316)
Edelstahlwelle (AISI 304 / 316)
Edelstahl-Steuerschrank
Kunststoff-Steuerschrank IP66
Radarbewegungsmelder
Notöffnung über USV (mit Einschränkungen)
FDA-zugelassener Doppel-Torbehang
Antistatischer Doppel-Torbehang (1700 g/m²)
Sichtfenster (eine Reihe, 850 × 300 mm)
Heizelement für Steuerschrank
Individuelle Beschriftung / Logos

Torbehangvarianten

Der doppelte Torbehang AMTR Freeze 2 ist für maximale Wärmedämmung und zuverlässige Trennung zwischen Temperaturzonen konzipiert.

Er ist für den intensiven Einsatz in extremen Tiefkühlumgebungen ausgelegt.

Torbehangvarianten

Diese Variante ist für Anwendungen in der Lebensmittelindustrie konzipiert und erfüllt die Anforderungen für den Kontakt mit Lebensmitteln. Der doppelte Torbehang bietet die gleiche Wärmedämmleistung von U = 1,4 W/m²K bei jednoczesnym spełnieniu standardów higienicznych.

Der antistatische Torbehang ist für Anwendungen ausgelegt, bei denen elektrostatische Aufladung reduziert werden muss. Die verstärkte PVC-Konstruktion (1700 g/m², 2 mm) bietet erhöhte Widerstandsfähigkeit sowie eine Wärmedämmleistung von U = 1,39 W/m²K.

Der Standard-Torbehang besteht aus einer doppelten PVC-Konstruktion (900 g/m², 0,9 mm je Lage) und bildet ein System mit einer inneren Luftschicht. Diese Konstruktion bietet eine sehr gute Wärmedämmleistung von U = 1,4 W/m²K und unterstützt stabile Bedingungen in Tiefkühlbereichen.

Steuerung

AMTR Freeze 2 ist mit einer leistungsfähigen Steuerung auf Basis eines Logikmoduls ausgestattet, das je nach Torgröße mit Frequenzumrichter oder Schützsteuerung arbeitet. Dies gewährleistet präzise, stabile und zuverlässige Torbewegungen auch unter extremen Einsatzbedingungen.

Das System ist vorverkabelt (Plug & Play) und ermöglicht eine einfache Installation sowie flexible Anpassung der Betriebsparameter an unterschiedliche Anwendungen.

Schaltschrank

Metallgehäuse IP55, pulverbeschichtet / Edelstahlgehäuse IP66, AISI 304 oder 316 / PVC IP66

Steuerungssystem

Steuerung mit Logikmodul, je nach Torgröße mit Schütz- oder Frequenzumrichtersteuerung, Dreiphasenanschluss 400 V

Positionsüberwachungssystem

Encoder / Mechanischer Endschalter

Antriebseinheit [EN 12604]

3-Phasen-Motor mit Selbsthemmung, IP55

Sicherheitseinrichtungen [EN 12453]

Doppelte Mehrstrahl-Lichtschranke IP67 / Doppelter Anti-Einklemm-Sensor / Blinkleuchte / Radarbewegungsmelder

Notöffnung

Handstange / USV (unterbrechungsfreie Stromversorgung)

Antrieb

AMTR Freeze 2 wird von einem robusten 3-Phasen-Motor mit aktiver Bremse (IP55) angetrieben, der für den Einsatz in extremen Tiefkühlumgebungen ausgelegt ist. Der Antrieb gewährleistet stabile Leistung, kontrollierte Bewegungen und zuverlässigen Betrieb auch bei hoher Belastung.

Mit Öffnungsgeschwindigkeiten von bis zu 1,5 m/s ermöglicht das System einen effizienten Materialfluss bei gleichzeitig optimaler Trennung der Temperaturzonen. Die Konstruktion ist für hohe Zyklenzahlen und langfristige Zuverlässigkeit ausgelegt.
