Standard Dichtung AMTR-P

Zweck

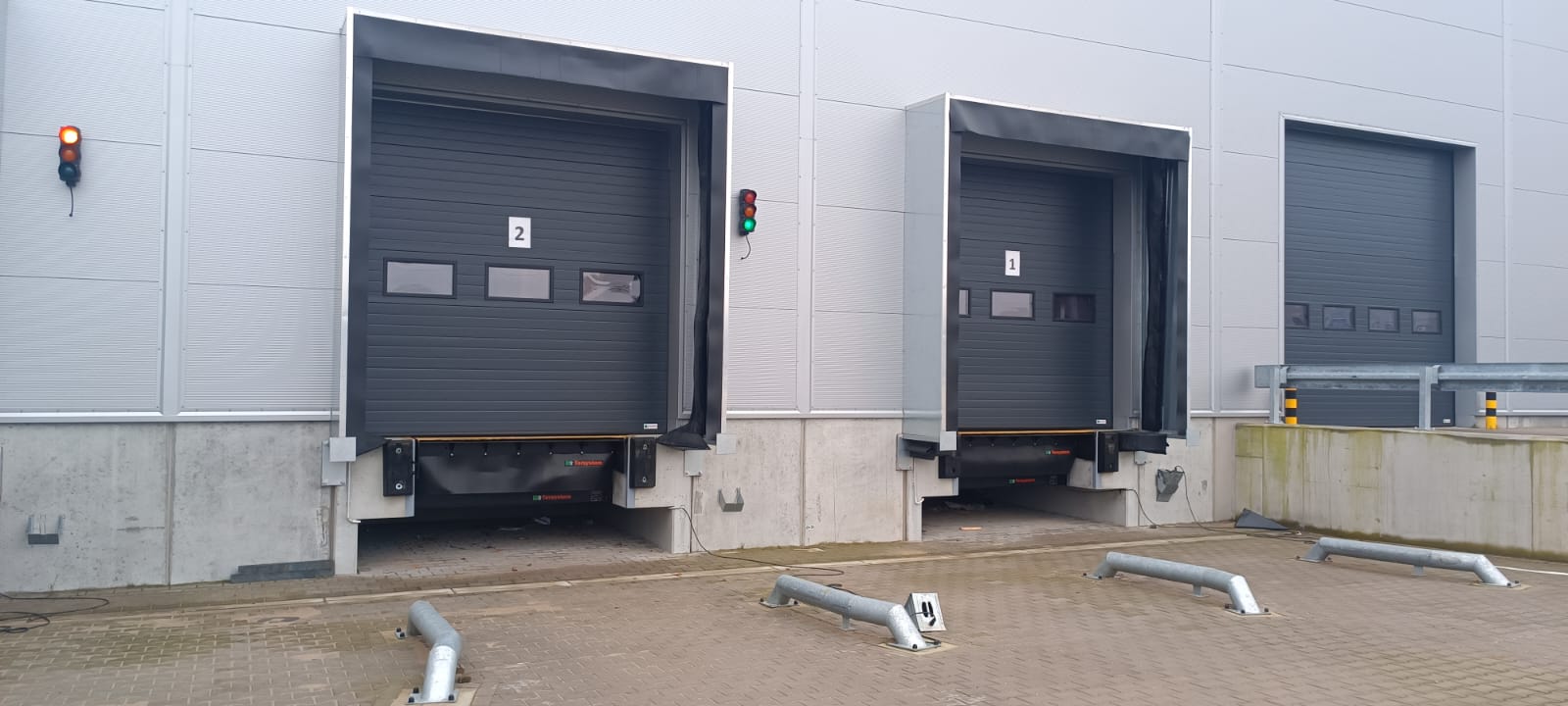

Die pneumatische Dockabdichtung AMTR-P ist die effektivste und haltbarste aller Arten von Dockabdichtungen. Die Dichtkonstruktion hat die Form eines faltbaren Kissens, wodurch eine optimale Abdichtung erreicht wird. Daher ist diese Art der Abdichtung besonders bei erheblichen Temperaturunterschieden innerhalb und außerhalb des Raumes, z.B. in klimatisierten oder gekühlten Lagerräumen, zu empfehlen. Es ist aber möglich, Dichtungen mit nicht standardisierten Abmessungen zu konstruieren.

Technische Standardparameter*

Anwendung

Verladesysteme

Höhe

3700 mm

Breite

3500 mm

Bautiefe

800 mm

Einbauhöhe

4700 mm

Dämpfungsmaterial

670 gr/m2

Breite der Seitenkissen (aufgeblasen)

600 mm

Höhe des oberen Kissens (aufgeblasen)

1000 mm

Aufblasszeit

ca. 30 Sekunden

Luftablasszeit

ca. 40 Sekunden

*Es ist möglich, das Produkt an die Kundenanforderungen anzupassen

  • Die pneumatische Dichtung AMTR-P besteht aus langlebigen und witterungsbeständigen Komponenten:
  • die Luftkissen bestehen aus verflochtenem Polyestervlies mit beidseitiger PVC-Beschichtung,
  • elastische und äußerst stabile Schutzbänder, hergestellt aus 3500 gr/m2 doppellagigem Polyestergeflecht,
  • die Dichtung ist auf beiden Seiten mit einer abriebfesten, antistatischen Hart-PVC-Beschichtung versehen,
  • die Vorderseite des Siegels besteht aus verzinktem Stahl, der mit einer grauen Kunststoffbeschichtung (RAL 7042) versehen ist
  • die Verstärkungsprofile sind aus eloxiertem Aluminium hergestellt,
  • Um volle Sicherheit zu gewährleisten, ist die Abdichtung ist mit feuerverzinkten Konsolen ausgestattet.

Steuerung

Beide Motoren (Rohr- und des Gebläsemotor, mit den die Abdichtung ausgestattet sind, werden mit einem Knopf bedient. Beim Andocken des LKW‘s zur Entladung dichten beide Motoren den Raum zwischen dem geöffneten Tor und dem Fahrzeug innerhalb von 30 Sekunden ab.

Antrieb

Das obere Dichtkissen wird durch die Welle des Rohrmotors herausgezogen. Während der Expansion sorgt der Gebläsemotor dafür, dass die Kissen mit Luft gefüllt werden.

Maximale Höhe

610m3/h

Maximale Kompression

500 Pa

Lautstärke

70 dB

Motortyp

R2E 160-AY 47-01

Leistungsaufnahme

240 W 50 Hz

Drehzahl

2100 [1/min]

Versorgungsspannung

230 V

Masse

4 kg
